Equipamento de teste de mecatrônica DQ200: pare de adivinhar e teste como um profissional

Quando um carro com o DSG DQ200 de 7 marchas chega com trocas bruscas, luz de advertência acesa ou em modo de emergência, a forma mais cara de encontrar a falha é adivinhar. Um código de falha geralmente indica qual circuito foi afetado, mas não qual peça falhou: uma válvula solenoide, a bomba, o acumulador de pressão ou um O-ring no corpo de válvulas. Trocar peças uma a uma e reinstalar a unidade para ver o que acontece custa horas de mão de obra, e o carro ainda pode voltar com a mesma reclamação.

O equipamento de teste de mecatrônica FDY DQ200 DSG 7 foi desenvolvido para eliminar essa incerteza. Este guia explica o que o equipamento testa, por que o teste em bancada é mais confiável do que a tentativa e erro e como uma oficina o utiliza no dia a dia, incluindo um teste de estanqueidade passo a passo e a interpretação dos registros de pressão.

O que é o equipamento de teste de mecatrônica FDY?

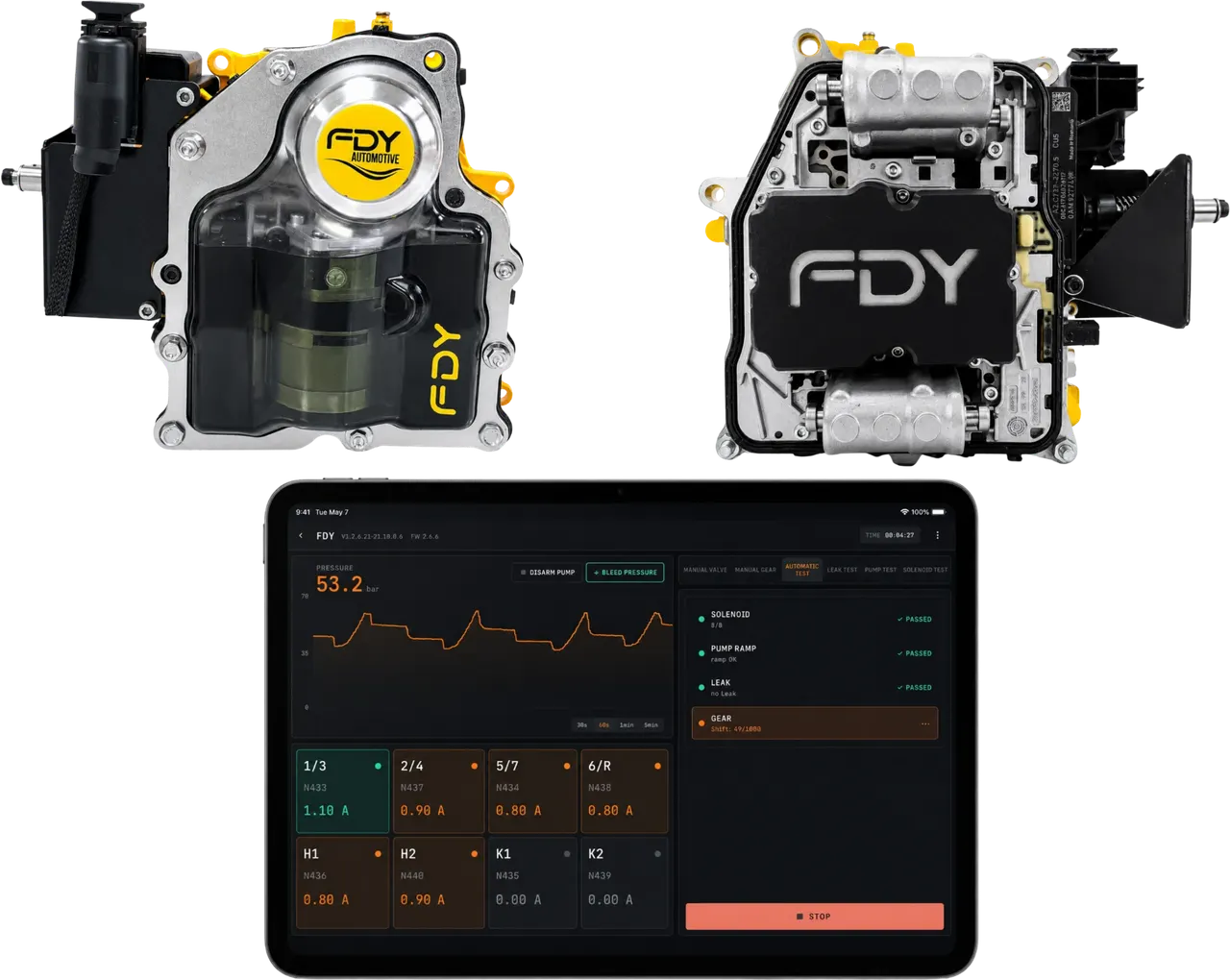

O equipamento de teste FDY é um sistema profissional de diagnóstico e teste para a unidade mecatrônica do DSG DQ200 de 7 marchas com embreagem a seco (códigos de câmbio 0AM e 0CW). Ele funciona totalmente fora do veículo: você verifica as válvulas solenoides, a bomba, o acumulador de pressão e cada marcha na bancada antes de a unidade voltar para o carro. Você encontra o ponto exato da falha e faz o reparo uma única vez.

A preparação leva cerca de três minutos. O equipamento testa em duas faixas de pressão de trabalho, 42–60 bar e 52–60 bar, e por isso pode ser ajustado às exigências de diferentes mecatrônicas. Graças ao design ergonômico e à interface clara, qualquer técnico da oficina pode usá-lo após um treinamento mínimo.

Por que testar em bancada é melhor do que adivinhar

A mecatrônica DQ200 (J743) combina uma unidade de controle eletrônica e uma unidade eletro-hidráulica e tem seu próprio circuito de óleo hidráulico, separado do óleo do câmbio. A bomba elétrica V401 e o acumulador de pressão mantêm a pressão do sistema entre 40 e 60 bar, e oito válvulas solenoides (N433–N440) direcionam essa pressão para os atuadores de marchas e as duas embreagens. Para o motorista, um problema em qualquer ponto dessa cadeia parece praticamente igual: trocas bruscas ou atrasadas, luz de advertência, modo de emergência. A função de cada válvula é explicada em como funciona a mecatrônica DQ200, e o significado de cada código, na lista de códigos de falha do DQ200.

O teste em bancada divide a cadeia em suas partes e verifica uma a uma. Para a oficina, isso significa:

• Nada de procurar a falha trocando peças. As medições mostram qual válvula e qual circuito estão com defeito.
• Menos mão de obra. Todas as verificações são feitas na bancada, em vez de instalar e remover a unidade para tentar de novo.
• Resultados reproduzíveis. O teste totalmente automatizado executa as mesmas etapas em todas as unidades, o que reduz o erro humano.
• Menos retornos. A unidade também é testada em condições de operação estendidas antes de voltar para o carro.

O que o equipamento testa

Correntes dos solenoides

O equipamento mede com precisão a corrente consumida por cada válvula solenoide. Uma válvula com defeito ou fora da faixa esperada aparece imediatamente, e você não precisa adivinhar qual solenoide falhou. Solenoides contaminados podem ser limpos e testados novamente com o FDY Black Box.

Vazamentos de pressão e vedação

Cada circuito de válvula recebe seu próprio teste de pressão direcionado. Isso torna visíveis até pequenos vazamentos e mostra a qual circuito de marcha o vazamento pertence.

Bomba e formação de pressão

O equipamento mede como a bomba pressuriza o sistema e como a pressão se forma. Se a pressão não se formar, ele emite um alerta e reinicia automaticamente para reativar a bomba, de modo que o teste não seja interrompido. Durante todo o teste, a tela mostra a curva de pressão em tempo real, a corrente em cada solenoide e o status de cada etapa do teste.

Teste automatizado de marchas e simulação de durabilidade

No modo de teste automatizado, o equipamento simula até 1.000 trocas de marcha. Essa é a forma mais prática de ver como a mecatrônica se comporta em condições reais de operação, e ela revela falhas intermitentes que só aparecem depois que a unidade aquece ou funciona por muito tempo. Se você suspeitar de uma marcha específica, pode selecioná-la manualmente e analisá-la em detalhe.

Na oficina: como encontrar um vazamento de pressão passo a passo

O controle manual é um dos recursos mais úteis do equipamento. Quando suspeitar de um vazamento de pressão, siga estas etapas:

1. Coloque o equipamento no modo Manual Gear Test (teste manual de marchas).
2. Com o câmbio em N (ponto morto), pressione Reset Pressure (redefinir pressão).
3. Observe a velocidade da queda de pressão. Se a pressão se mantiver acima de 35 bar por mais de um minuto, não há vazamento significativo nessa condição.
4. Repita o teste para cada marcha separadamente, por exemplo: selecione a 6ª marcha, redefina a pressão e observe novamente.
5. Se a pressão cair muito mais rápido em uma marcha do que nas outras, você isolou o problema. A falha está no circuito da válvula dessa marcha: um O-ring, o próprio corpo de válvulas ou o solenoide.

Se o vazamento vier de um O-ring ou de uma vedação, o kit de reparo para revisão da mecatrônica reúne vedações, juntas, esferas de retenção e filtro de óleo em um único conjunto de 15 componentes. Após o reparo, execute o teste novamente para confirmar o resultado.

Como interpretar os registros de pressão e o relatório de teste

O equipamento registra as quedas de pressão com precisão. O importante é saber quais valores indicam um problema real:

• Limite de registro, 35 bar: o equipamento sinaliza e registra toda leitura de pressão abaixo de 35 bar.
• Valores limítrofes: registros como 34,5 bar geralmente estão dentro de uma faixa tolerável.
• Ponto de intervenção, 30 bar ou menos: uma queda até esse nível é um sinal claro de vazamento de pressão grave. Investigue-o com o teste manual de estanqueidade descrito acima.

Durante o teste, cada queda de pressão e cada erro de troca de marcha são monitorados e resumidos em um relatório. O relatório imprimível também ajuda você a documentar o serviço para o seu cliente.

O software do equipamento é aprimorado por meio de atualizações online, e assim os novos recursos chegam a todos os equipamentos em uso. Com a atualização mais recente, você define seus próprios valores de referência, tolerâncias e condições de teste e executa cada teste com os parâmetros que se ajustam ao seu fluxo de trabalho.
