Como funciona a mecatrônica DQ200: 8 solenoides, 11 sensores e a TCU explicados
No DSG de 7 marchas com embreagem a seco da Volkswagen, Audi, Seat e Škoda, o DQ200 (0AM / 0CW), uma única peça comanda tudo: a unidade mecatrônica (J743). Ela é, ao mesmo tempo, o cérebro e o músculo do câmbio — a unidade de controle eletrônica (TCU) e a unidade de controle eletro-hidráulica compartilham a mesma carcaça. Saber o que cada peça faz é o primeiro passo para substituir a peça certa.

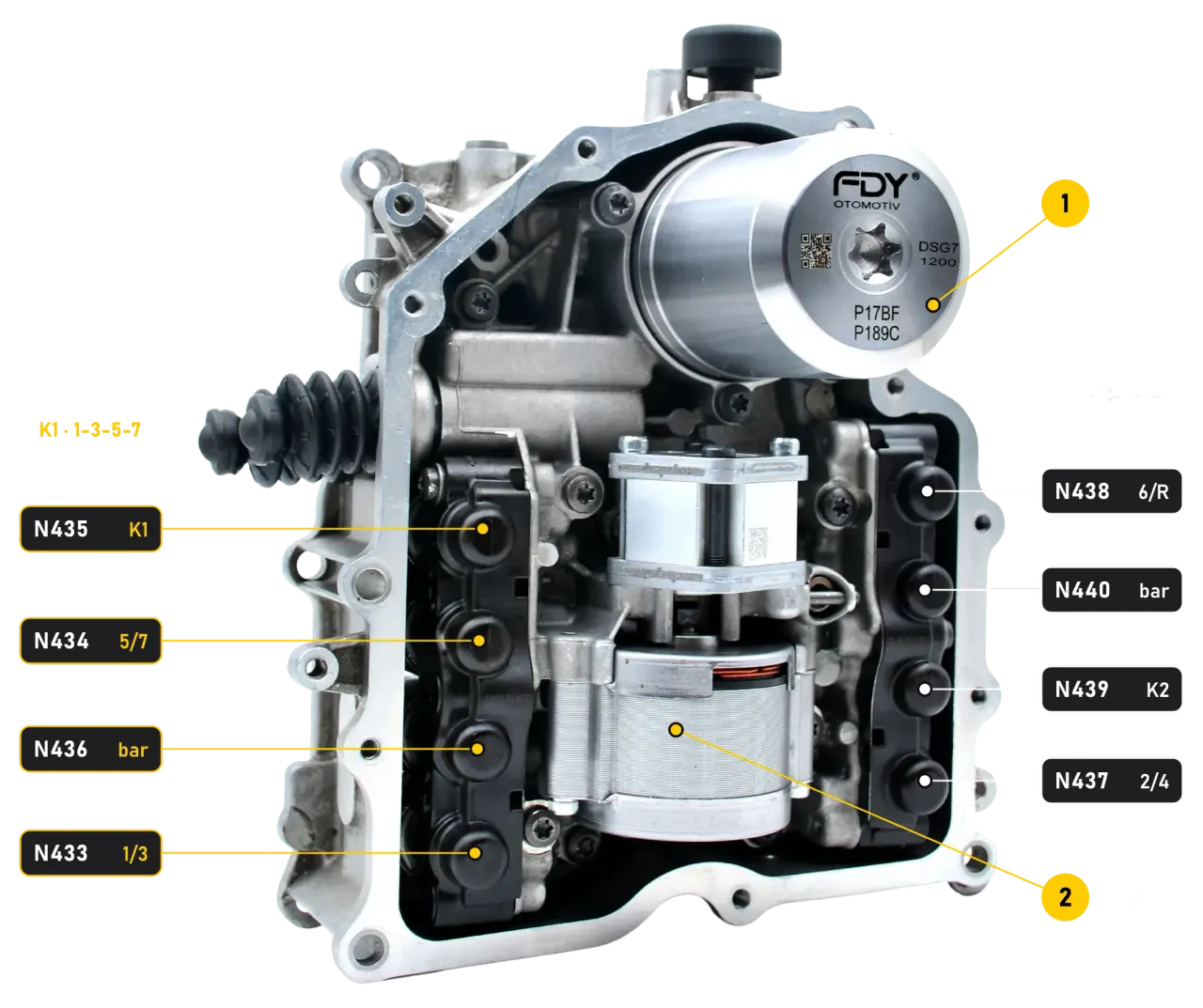

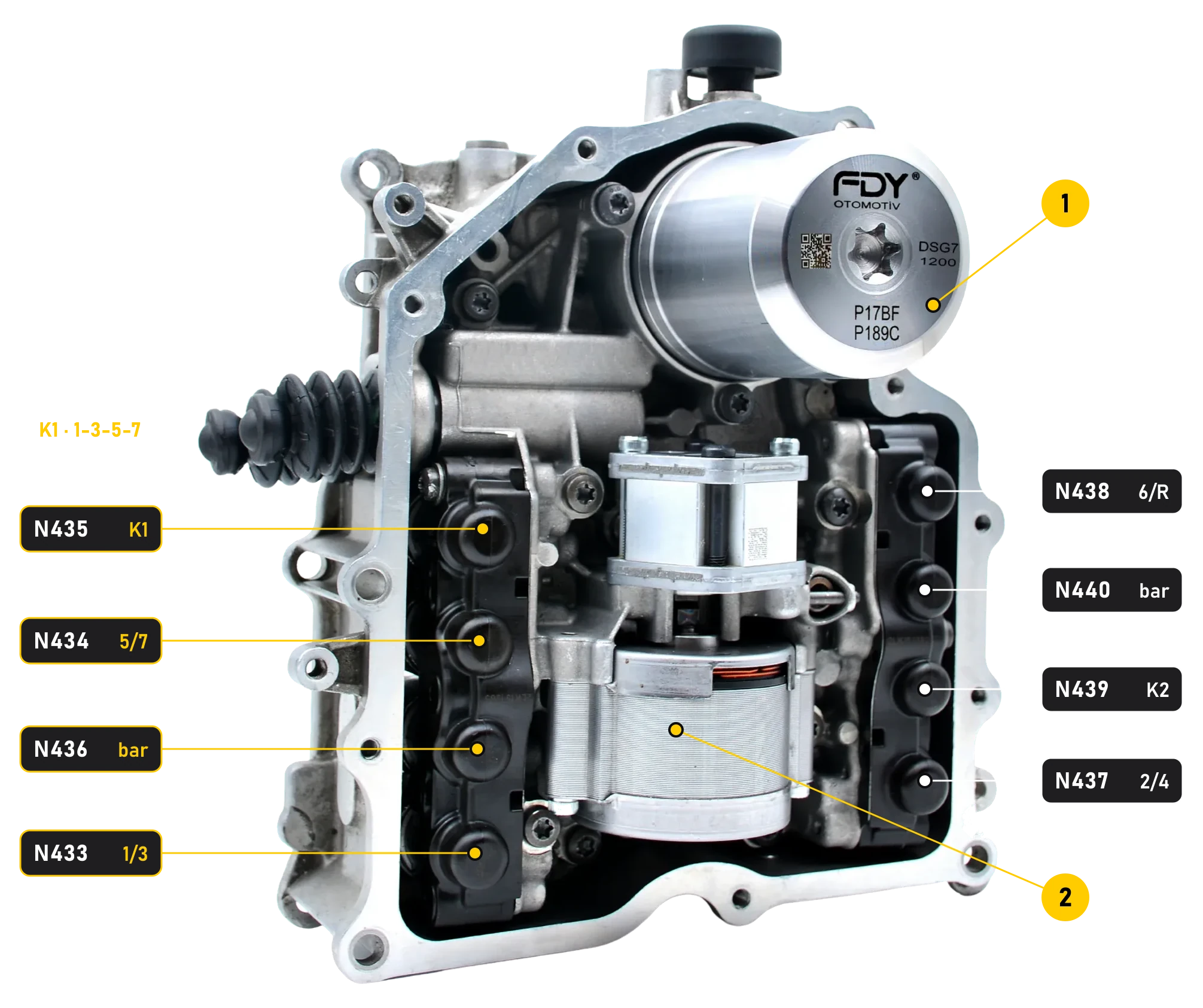

Neste guia, mostramos cada válvula solenoide, a bomba e o acumulador de pressão em uma mecatrônica DQ200 da nossa oficina e explicamos os sensores e as unidades de controle com as quais a TCU se comunica.
As tabelas abaixo explicam cada código da imagem. Em resumo: as quatro válvulas da esquerda comandam o semicâmbio 1 (marchas 1-3-5-7 e embreagem K1), as quatro válvulas da direita comandam o semicâmbio 2 (marchas 2-4-6, ré e embreagem K2). O número 1 é o acumulador de pressão; o número 2, a bomba hidráulica V401 e seu motor.
Primeiro, a mecânica: dois câmbios em uma só carcaça
DSG vem do alemão “Direktschaltgetriebe”, câmbio de troca direta; o Q de DQ200 indica que ele foi projetado para motores montados transversalmente (“quer”, em alemão). Mecanicamente, o DQ200 é um câmbio manual com duas embreagens a seco, dois eixos de entrada e três eixos de saída. As marchas não são trocadas pelo motorista, mas por um sistema hidráulico controlado eletronicamente — a mecatrônica.
- O eixo de entrada 1 passa por dentro do eixo de entrada 2, que é oco. As engrenagens da 1ª, 3ª, 5ª e 7ª marchas ficam no eixo de entrada 1; as da 2ª, 4ª, 6ª e da ré, no eixo de entrada 2.
- A ré é obtida por uma engrenagem intermediária, situada no segundo eixo de saída, que aciona o terceiro eixo de saída. Os três eixos de saída acionam o diferencial.
- Enquanto você roda em uma marcha, a marcha seguinte já está engatada no outro eixo. Durante a troca, uma embreagem abre enquanto a outra fecha, e o torque do motor é reduzido por um instante — o resultado é uma troca rápida e suave, sem interrupção na tração.
Hidráulica: óleo próprio, bomba própria
A mecatrônica tem um circuito próprio de óleo hidráulico, totalmente separado do óleo do câmbio. Nesse circuito, a bomba hidráulica elétrica (V401, número 2 na imagem) e o acumulador de pressão (número 1) trabalham juntos para manter a pressão do sistema entre 40 e 60 bar. A bomba carrega o acumulador, e o acumulador mantém a pressão enquanto a bomba está desligada. Os cilindros que movimentam os garfos seletores e as alavancas das embreagens trabalham com essa pressão.
Quando a carcaça do acumulador trinca no ponto de fixação, o sistema não consegue mais manter a pressão, a bomba funciona com mais frequência e por mais tempo, e o câmbio se protege registrando falhas de pressão como P17BF e P189C. O acumulador reforçado FDY mostrado na imagem foi projetado para eliminar esse ponto fraco de vez.
8 válvulas solenoides: qual faz o quê?
A unidade eletro-hidráulica tem oito válvulas: quatro controlam os pistões que movimentam os garfos seletores, duas controlam as embreagens e duas definem a pressão do sistema de cada semicâmbio.
| Válvula | Função | Semicâmbio |
|---|---|---|
| N433 | Válvula do atuador de marchas para a 1ª e a 3ª marcha | 1 (1-3-5-7) |
| N434 | Válvula do atuador de marchas para a 5ª e a 7ª marcha | 1 (1-3-5-7) |
| N435 | Válvula de controle de pressão da embreagem K1 | 1 (1-3-5-7) |
| N436 | Válvula de pressão do sistema do semicâmbio 1 | 1 (1-3-5-7) |
| N437 | Válvula do atuador de marchas para a 2ª e a 4ª marcha | 2 (2-4-6-R) |
| N438 | Válvula do atuador de marchas para a 6ª marcha e a ré | 2 (2-4-6-R) |
| N439 | Válvula de controle de pressão da embreagem K2 | 2 (2-4-6-R) |
| N440 | Válvula de pressão do sistema do semicâmbio 2 | 2 (2-4-6-R) |
Existe aqui uma hierarquia: a N436 define a pressão que alimenta N433, N434 e N435 no semicâmbio 1, e a N440 define a pressão que alimenta N437, N438 e N439 no semicâmbio 2. Por isso, uma falha em uma dessas válvulas de pressão pode tirar de operação, de uma só vez, todas as marchas do respectivo lado — exatamente o padrão “só marchas ímpares ou só marchas pares” que os motoristas relatam. Saiba mais em nosso artigo sobre o modo de emergência do DSG.
Cada válvula pode ser medida individualmente. O equipamento de teste de mecatrônica FDY mede a corrente consumida por cada válvula e a compara com a faixa de aceitação, e o FDY Black Box testa e limpa solenoides em bancada.
11 sensores: o que a TCU mede?
A TCU toma suas decisões com base nos sinais dos sensores abaixo. Todos eles, exceto o G182, ficam na mecatrônica.
| Sensor | O que mede |
|---|---|
| G182 | Rotação de entrada do câmbio (fora da mecatrônica) |
| G632 | Rotação do eixo de entrada 1 |
| G612 | Rotação do eixo de entrada 2 |
| G270 | Pressão do sistema hidráulico |
| G510 | Temperatura do óleo do câmbio (na unidade de controle) |
| G487, G488, G489, G490 | Posição dos quatro garfos seletores (um sensor para cada garfo: 1-3, 2-4, 5-7 e 6-R) |
| G617 | Curso da embreagem K1 |
| G618 | Curso da embreagem K2 |
A TCU não depende apenas dos próprios sensores. Pelo barramento de dados CAN, ela troca dados constantemente com a unidade de controle do motor (J623), a unidade de controle do ABS (J104), o painel de instrumentos (J285), a alavanca seletora (E313), a eletrônica da coluna de direção (J527), o volante multifuncional (J453), a unidade de controle da rede de bordo (J519) e a interface de diagnóstico (gateway, J533). A rotação do motor, por exemplo, chega via CAN; quando esse valor é implausível, o câmbio registra P072600. Para todos os códigos, veja a lista de códigos de falha do DQ200.
A placa eletrônica (TCU)
A eletrônica de controle do DQ200 tem origem na TEMIC; mais tarde, a unidade passou a ser produzida pela Continental e pela Vitesco Technologies. Quando a falha está na placa eletrônica, a parte hidráulica muitas vezes ainda está em bom estado, e é possível substituir apenas a placa, em vez da mecatrônica completa — consulte-nos sobre as placas disponíveis. Após a troca da placa, é preciso fazer a atualização de software e o ajuste básico.
Notas da oficina: falhas comuns e verificações
- Sintomas conhecidos: P R N D S piscando no painel de instrumentos, câmbio que não troca de marcha, fusível de 30 A queimado por um curto-circuito na eletrônica, perda de pressão e vazamentos de óleo hidráulico.
- Códigos dos sensores de posição dos garfos seletores (P173A–P173D): os sensores e os ímãs posicionados à frente deles podem estar contaminados com limalhas. Se estiverem, verifique primeiro se o câmbio tem danos mecânicos; depois, limpe o sensor e veja se o código volta a aparecer. Como interpretar as limalhas está explicado na nossa verificação de limalhas.
- Os três sensores de rotação: verifique se há limalhas no G182, no G612 e no G632 sempre que a unidade for removida. A contaminação é sinal de desgaste interno; inspecione o câmbio e, depois, limpe o sensor.
- Códigos de “marcha não pode ser engatada” após a instalação (P072A–P073C): esses códigos informam que não é possível engatar o ponto morto, a ré ou uma das marchas de 1 a 7, e costumam aparecer logo após a instalação de uma mecatrônica. Na maioria dos casos, um ou mais pinos dos atuadores de marchas não se assentaram corretamente no garfo seletor; ao instalar a mecatrônica, certifique-se de que cada pino encaixe no respectivo garfo.
Perguntas frequentes
01Qual solenoide do DQ200 controla cada marcha?+
A N433 engata a 1ª e a 3ª marcha; a N434, a 5ª e a 7ª; a N437, a 2ª e a 4ª; e a N438, a 6ª marcha e a ré. A N435 e a N439 controlam as embreagens K1 e K2, enquanto a N436 e a N440 definem a pressão do sistema dos dois semicâmbios.
02Qual é a pressão do sistema da mecatrônica DQ200?+
A bomba hidráulica elétrica (V401) e o acumulador de pressão mantêm a pressão do sistema entre 40 e 60 bar.
03A mecatrônica usa o óleo do câmbio?+
Não. A mecatrônica tem um circuito próprio de óleo hidráulico, totalmente separado do óleo do câmbio, com seu próprio filtro de óleo.
04O que acontece se a N436 ou a N440 falhar?+
Essas duas válvulas definem a pressão do respectivo semicâmbio. Se uma delas falhar, a TCU pode desligar essa metade, e o carro passa a andar só nas marchas ímpares (1-3-5-7) ou só nas pares (2-4-6-R).
05É possível substituir apenas a placa da mecatrônica?+
Sim, se a parte hidráulica estiver em bom estado. Primeiro, confirme em um equipamento de teste que a bomba, a pressão e as válvulas estão em ordem; se a falha estiver na placa eletrônica, substitua apenas a placa e, em seguida, execute a atualização de software e o ajuste básico.
Falha na mecatrônica? Teste primeiro
Antes de encomendar uma mecatrônica nova, teste a unidade em bancada: o equipamento de teste de mecatrônica FDY mede a corrente das oito válvulas, o tempo de funcionamento da bomba, a formação de pressão e a estanqueidade, simula 1.000 trocas e imprime um relatório. Envie-nos seus códigos de falha e nossos engenheiros vão ajudar 24/7 — fale conosco.
